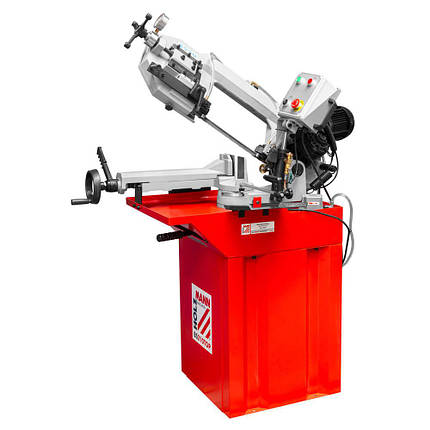

Стрічкова пилка по металу Holzmann BS 210TOP

Стрічкопильні верстати по металу служать для високопродуктивного різання металів, які використовуються в сучасному машинобудуванні: кольорових, нікелевих, титанових та інших сплавів, а також високолегованих і конструкційних сталей.

Стрічкопильні верстати використовуються для нарізки в розмір труб, фасонного профілю і суцільного прокату.

Переваги різання на стрічкопильному верстаті перед дисковими відрізними верстатами:

• Висока точність різання: 0,1 - 1,5 мм, відхилення від вертикалі до 0,05 мм
• Висока якість поверхні різу
• Мала ширина пропила (до 1,5 мм) економить витрату металу
• Можливість різання пакетів заготовок
• Низька вартість при збереженні високої якості різу, недороге обслуговування й експлуатація
• Найчастіше на ручних верстатах можлива різка заготовок під кутом, кути різання регулюються до шістдесяти градусів.

ОБЛАСТЬ ЗАСТОСУВАННЯ:

Верстати застосовуються на невеликих виробництвах на штучному і дрібносерійному виробництві, призначені для розпилювання інструментальних і нержавіючих сталей, кольорових і легких металів, як профілів, так і суцільних заготовок.

Заготовчі цехи в машинобудівній галузі

Заготовчі цехи на листообробних підприємствах

Металобази

ГОТОВІ ВИРОБИ:

СХЕМА ОБРОБКИ:

ВІДМІННІ ОСОБЛИВОСТІ:

• Верстати BS 210TOP дозволяють робити розпили заготовок діаметром до 170 мм з ручним поверненням пильної рами в початкове положення.
• Верстати обладнані дросселіруємими гідравлічними циліндрами подач, які дозволяють автоматично підлаштовувати швидкість опускання пильної рами в залежності від профілю заготовки, що забезпечує оптимальні режими розпилу.
• Верстат BS 210TOP має поворот пильної рами, що значно спрощує процес розпилу заготовок під кутом.
• Регулювання швидкості - коробка передач.
• Швидкість пилки - 65 м / хв.

	КОНСОЛЬНИЙ ТИП КОНСТРУКЦІЇ — РАМА ЗАКРИПЛЕНА В ОДНІЙ ТОЧЦІ Підйом і опускання пильної рами здійснюється в ручну оператором верстата, для регулювання швидкості опускання на рамі встановлений гідродемпфер. Регулювання швидкості обертання - 3-х ступінчастий редуктор.
	БУЛА ПІЛЬНА РАМА ДО 45° ДОЗВОЛЯЄ ЗДІЙСНЮВАТИ РОЗПИЛ ЗАГОТОВОК ПІД КУТОМ БЕЗ ПЕРЕМІЩЕННЯ ЗАГОТОВКИ

• точний стрічкопильний верстат по металу з важкою литою основою
• приводний механізм
• для косого різання пильна рама може нахилятися на кут до 60 °
• швидко регульовані 5-точкові направляючі пильної стрічки на кулькових підшипниках, автомат. кінцевий вимикач
• міцні лещата з сірого чавуну з ексцентриковим затискачем і упором для заготовки
• плавне регулювання швидкості опускання за допомогою гідроциліндра протитиску
• стійка до скручування пильна рама і міцна конструкція верстата забезпечують вільну від вібрацій роботу і високу точність різання
• манометр для зображення зусилля натягу пильної стрічки

Комплект постачання: біметалева пильна стрічка, опорна рама, упор для заготовки, кінцевий вимикач, вузол охолодження, манометр

Технічні характеристики
