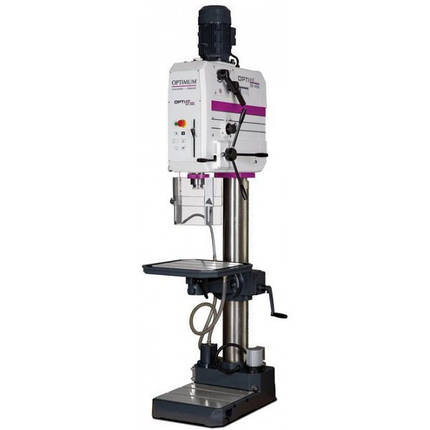

Вертикально-свердлильний верстат DH 45G OPTIdrill
- Підлоговий вертикально-свердлильний верстат промислового призначення з можливістю нарізання різьби мітчиком до М35
- Важка лита конструкція вертикально-свердлильного верстата забезпечує високу жорсткість
- Автоматичне мастило кінематичної схеми вертикально-свердлильний верстат з допомогою масляного насоса
- Високоякісний шпиндель верстата
- Великий прозорий захисний екран з кінцевим вимикачем, захищає оператора під час роботи від летить в його бік стружки
- Обмежувач глибини свердління/нарезаниярезьбы
- В цілях дотримання правил техніки безпеки на вертикально-свердлильному верстаті передбачена керуюча ланцюг на 24V DC
- Автоматична подача шпинделя вертикально-свердлильного верстата
- Мембранна клавіатура, легко миється і очищається від забруднень
- Додатковий ножний перемикач для перемикання обертання обертів шпинделя і нарізування різьблень
- Вертикально-свердлильний верстат відповідає стандарту DIN EN 55011: Клас A
Функції верстата
- Передня панель
- Зручна мембранна клавіатура
- Обмежувач глибини
- Регульований з міліметровою шкалою
- Освітлення робочої зони
- Світильник вбудований в голову верстата
- Колона верстата
- Товстостінна
- Якісно відшліфована
- Жорстка
- Робочий стіл
- Литий, з ребрами жорсткості
- Паралельні Т-образні пази
- Циркуляційний канал для зливу охолоджувальної рідини
- Може обертатися навколо своєї осі на ± 90 °
- Бак для охолоджуючої рідини
- Вбудований в конструкцію підстави
- Підстава верстата
- Виконано з лиття з ребрами жорсткості
- Має паралельні Т-образні пази
Технічні характеристики:
|
Модель |
OptiDrill DH 45G |
|
Артикул |
3034255 |
|
Потужність двигуна шпинделя |
2,2 кВт |
|
Потужність двигуна подачі СОЖ |
40 Вт |
|
Електрична напруга |
380 В |
|
Кількість фаз |
3 Ph |
|
Тип струму |
~ |
|
Частота мережі живлення |
50 Гц |
|
Макс. діаметр свердління в сталі (S235JR) |
40 мм |
|
Макс. Діаметр безперервного свердління в сталі (S235JR) |
35 мм |
|
Макс діаметр нарізати різьблення в сталі (S235JR) |
M 35 |
|
Діаметр пінолі |
150 мм |
|
Діаметр колони |
170 мм |
|
Конус шпинделя |
MK4 |
|
Відстань від центру осі шпинделя до колони |
350 мм |
|
Діапазон швидкостей обертання шпинделя |
90-1520 об/хв |
|
Кількість ступенів швидкостей |
8 |
|
Швидкість автоматичної подачі |
0,1 — 0,2 мм / об |
|
Довжина робочої поверхні столу |
530 мм |
|
Ширина робочої поверхні столу |
530 мм |
|
Ширина Т-зворотного паза |
16 мм |
|
Кількість Т-образних пазів |
3 |
|
Відстань між Т-образними пазами |
125 мм |
|
Макс. Відстань шпиндель - рухомий стіл |
725 мм |
|
Макс. Відстань шпиндель-підстава |
1210 мм |
|
Хв. Відстань шпиндель-стіл |
130 мм |
|
Довжина робочої поверхні підстави |
435 мм |
|
Ширина робочої поверхні підстави |
480 мм |
|
Ширина Т-образного паза підстави |
18 мм |
|
Кількість Т-образних пазів підстави |
2 |
|
Відстань між т_образными пазами підстави |
150 мм |
|
Автоматична подача |
механічна |
|
Довжина |
880 мм |
|
Ширина / Глибина |
595 мм |
|
Висота |
2445 мм |
|
Вага (нетто) |
560 кг |
Комплект поставки:
- Швидкозажимний патрон 1 — 16 мм
- Перехідна оправлення МК4 / B16
- Налагоджувальний інструмент
Додаткові приналежності:
|
Приладдя для OptiDrill DH 45G |
Артикул |
|
Ножна педаль вмикання верстата DH 32GS і DH 32GSV |
3050032 |
|
Швидкозатискний патрон з хвостовиком МК 4 1 — 16 мм |
3050574 |
|
Перехідна оправлення MK4/MK3 |
3050664 |
|
Набір спіральних свердел з конічним хвостовиком 9шт.14,5-30мм. МК3 HSS |
3051003 |
|
Перехідна оправлення МТ4/В16 |
3050661 |
|
Набір прихватов SPW 16 |
3352019 |
|
Резьбонарезная головка M5 — M12 / B16 |
3352042 |
|
Лещата МС 150 мм |
3000150 |
|
Лещата BMS 200 мм |
3000020 |
|
Лещата BSI 100 мм |
3000210 |
|
Лещата BSI 14 140 мм |
3000214 |
|
Лещата BSI-Q 100 мм |
3000230 |
|
Лещата BSI-Q 140 мм |
3000234 |
|
Швидкозатискний патрон з хвостовиком МК 2 1 — 13 мм |
3050572 |
|
Швидкозатискний патрон з хвостовиком МК 3 1 — 16 мм |
3050573 |
|
Швидкозатискний патрон з хвостовиком МК 2 1 - 16 мм |
3050571 |
|
Швидкозатискний патрон 1-8 мм, B16 |
3050608 |
|
Швидкозатискний патрон 1-10 мм, B16 |
3050610 |
|
Швидкозатискний патрон 1-13 мм, B16 |
3050623 |
|
Швидкозатискний патрон 1-16 мм, B16 |
3050626 |
|
Перехідна оправлення MK4/MK2 |
3050665 |
|
Набір спіральних свердел з конічним хвостовиком 9шт.14,5-30мм. МК2 HSS |
3051002 |
|
Клин для знімання інструменту MSP2 |
3050637 |
|
Цанговий патрон з набором цанг МК 4 / ER 32 — М16 |
3352094 |
|
Лещата МС100 мм |
3000100 |
|
Лещата МС 125 мм |
3000125 |
|
Лещата BMS 100 мм |
3000010 |
|
Лещата BMS 120 мм |
3000012 |
|
Лещата BMS 150 мм |
3000015 |
|
Лещата BSI 200 мм |
3000220 |
|
Лещата BSI-Q 200 мм |
3000240 |
Деревообробні та металообробні станки від інтернет-магазину "Верстат":
| Основні | |
|---|---|
| Виробник | Optimum Maschinen |
| Країна виробник | Німеччина |
| Стан | Новий |
| Тип верстата | Вертикально-свердлильний |
| Користувацькі характеристики | |
| Ø свердління в сталі, мм | 40 |
| Вага (кг) | 560 |
| Потужність двигуна, Вт | 2200 |
| Напруга, В | 380 |
- Ціна: Ціну уточнюйте
