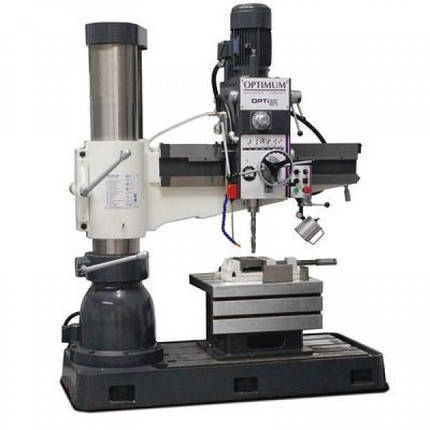

Радіально-свердлильний верстат RD 5 OPTIdrill
Опис
Характеристики
Інформація для замовлення
Технічний опис:
- Радіально-свердлильний верстат OPTIdrill RD 5 має широкий спектр застосування і призначений для свердління, розсвердлювання, нарізування різьби.
- Потужний промисловий двигун встановлений на радіально-свердлильному верстаті.
- Важка лита конструкція верстата забезпечує високу жорсткість.
- Свердлильна голова переміщається по рукаву і фіксується у потрібному положенні.
- Радіально-свердлильний верстат OPTIdrill RD 5 має зручну панель управління.
- Відкритий доступ до заготівлі з усіх боків.
- Лита конструкція стріли посилена ребрами жорсткості з чавуну.
- Регулювання висоти стріли здійснюється з допомогою потужного електродвигуна та черв'ячного редуктора.
- Втулка підйому і опускання рукава знаходиться в масляній ванні.
- Напрямні переміщення рукава загартовані і прецизійно шліфовані.
- Механічна коробка передач виготовлена з хромонікелевої сталі, з подальшою термообробкою і шліфуванням, завдяки чому досягається тихий і плавний хід при роботі.
- Окремий затискач колони і свердлильного вузла на хоботі.
- Радіально-свердлильний верстат OPTIdrill RD 5 має пряме і зворотне обертання шпинделя.
- Система подачі СОЖ вбудована в основу станини радіально-свердлильного верстата.
- На столі розташовані паралельні Т-образні пази.
- Встановлено верстатний світильник з гнучким поворотним підставою.
- На радіально-свердлильному верстаті устоновлена захист від перевантаження електродвигунів.
- Товстостінна колона із сталі забезпечує плавність ходу і стійкість.
- Регульований обмежувач глибини свердління з міліметровою шкалою.
- Електричний гальмо обертання шпинделя
- Всі осі затискаються вручну.
- Колонка і головка затискається гідравлічним затискачем.
У кожному верстаті є:
- Світлодіодна лампа.
- Оперативна ланцюг управління 24 Ст.
- Маховик.
- Розміщений по центру панелі управління.
- Швидкий підвід інструменту.
- Робочий стіл.
- Загартований і відшліфований.
- Великих розмірів.
Клас точності радіально-свердлильного верстата OPTIdrill RD 5 відповідає DIN EN 55011: Клас A.
Комплект поставки:
- Робочий стіл
Технічні характеристики:
| Модель | OptiDrill RD 5 |
| Артикул | 3049050 |
| Довжина | 1725 мм |
| Ширина | 745 мм |
| Висота | 2550 мм |
| Вага (нетто) | 1800 кг |
| Споживана потужність | 4 кВт |
| Електричне живлення | 400 В |
| Кількість фаз | 3 Ph |
| Поточний тип струму | ~ |
| Частота мережі | 50 Гц |
| Діаметр колони | 260 мм |
| Діаметр свердління сталі (S235JR) | 42 мм |
| Безперервне свердління сталі (S235JR) | 40 мм |
| Хід пінолі | 230 мм |
| Конус шпинделя | MK4 |
| Діапазон швидкостей | 37-1253 об/хв |
| Кількість діапазонів швидкостей | 12 |
| Швидкість подачі | Від 0,05 до 0,15 мм / об |
| Відстань від шпинделя до столу макс. | 1270 мм |
| Відстань від шпинделя до столу хв. | 470 мм |
| Довжина робочого стола | 1725 мм |
| Ширина робочого столу | 715 мм |
| Кут повороту рукоятки | 180 градусів |
| Хід свердлильного вузла (по горизонталі) | 820 мм |
| Хід рукава (по вертикалі) | 570 мм |
| Відстань від шпинделя до колони макс. | 1110 мм |
| Відстань від шпинделя до колони хв. | 280 мм |
| Потужність двигуна приводу шпинделя | 2,25 кВт |
| Потужність двигуна приводу піднімання рукава | 0,75 кВт |
| Потужність двигуна подачі СОЖ | 90 Вт |
| Потужність двигуна гідравлічного затиску | |
| Відстань від шпинделя до коробчатого столу хв. | 280 мм |
| Відстань від шпинделя до коробчатого столу макс. | 1110 мм |
| Довжина знімного коробчатого столу | 635 мм |
| Ширина знімного коробчатого столу | 520 мм |
| Висота знімного коробчатого столу | 415 мм |
Деревообробні та металообробні станки від інтернет-магазину "Верстат":
| Основні | |
|---|---|
| Виробник | Optimum Maschinen |
| Країна виробник | Німеччина |
| Стан | Новий |
| Тип верстата | Радіально-свердлильний |
| Користувацькі характеристики | |
| Ø свердління в сталі, мм | 40 |
| Вага (кг) | 1800 |
| Потужність двигуна, Вт | 4000 |
| Напруга, В | 380 |
- Ціна: Ціну уточнюйте
