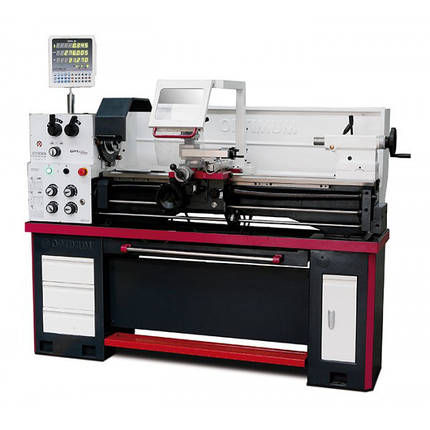

Токарний верстат TH3610 D OPTIturn
Опис
Характеристики
Інформація для замовлення
- Точний токарний верстат по металу з відмінним комплектом поставки для різноманітних токарних робіт. Токарний верстат функціонально має можливість швидке і зручне перемикання швидкостей і подач.
- Загартовані і шліфовані напрямні станини забезпечують точність і довговічність.
- Загартований шпиндель з високоміцної легованої сталі, встановлений на регульовані прецизійні роликові підшипники.
- Загартовані шліфовані шестерні і вали, що працюють у масляній ванні.
- Радіальне биття шпинделя менше 0,015 мм
- Швидке і зручне перемикання швидкостей і подач.
- Механічний гальмо шпинделя.
- Перевантажувальна муфта ходового гвинта.
- Задня бабка може бути зміщена на ± 10 мм для точіння довгих конусів.
- Поздовжня і поперечна подачі супорта.
- Поворотна на 360° верхня каретка супорта.
- Ціна поділки лімба маховиків верхній/поперечної кареток супорта 0,02/0,04 мм.
- Ціна поділки лімба маховика пінолі задньої бабки 0,025 мм
- Праве/ліве напрямок обертання шпинделя.
- Захисний екран.
- Верстатний світильник
- Кнопка аварійного відключення верстата, що закривається головний вимикач.
- Спіральний кожух ходового гвинта.
- Підставка під верстат з відділеннями під інструмент.
- Произведено согласно нормам DIN 8606.
Технические характеристики |
|
| Модель | TH3610 DPA |
| Номер арт | 3402060 |
| Двигатель | 1,5 кВт 380 В ~50 Гц |
| Высота центров, мм | 180 |
| Наибольшая длина обрабатываемой детали, мм | 980 |
| Наибольший диаметр обработки над станиной, мм | 356 |
| Наибольший диаметр обработки над суппортом, мм | 198 |
| Наибольший диаметр обработки над выемкой станины, мм | 516 |
| Длина выемки станины, мм | 160 |
| Частота вращения шпинделя, об/мин | 70 — 2000 |
| Количество ступеней | 8 |
| Внутренний конус шпинделя | МК 6 |
| Присоединительная поверхность шпинделя | Camlock ASA D1 — 4″ |
| Діаметр наскрізного отвору в шпинделі, мм | 52 |
| Ширина станини, мм | 187 |
| Хід верхньої каретки супорта, мм | 100 |
| Хід поперечної каретки супорта, мм | 170 |
| Внутрішній конус пінолі задньої бабки | МК 3 |
| Хід пінолі задньої бабки, мм | 120 |
| Поздовжня подача, мм/об (32 подачі) | 0,052 — 1,392 |
| Поперечна подача, мм/об (32 подачі) | 0,014 — 0,38 |
| Межі кроку нарізання метричних різьб, мм (26 кроків) | 0,4 — 7 |
| Межі кроку нарізання дюймових різьб, ниток на дюйм (34 кроку) | 4 — 56 |
| Межі кроку нарізання різьб трапецеїдальних | 8 — 120 |
| Межі кроку нарізання модульних різьб | 0,2 — 3,5 |
| Висота державки різця, мм | 16 |
| Габаритні розміри | |
| Довжина, мм | 1930 |
| Ширина, мм | 725 |
| Висота, мм | 1620 |
| Маса верстата, кг | 610 |
Комплект поставки:
- Оправка МК 5 / МК 3.
- 2 наполегливих центру МК 3.
- Нерухомий люнет, прохідний отвір 100 мм.
- Рухливий люнет, прохідний отвір 95 мм.
- Захисний екран.
- Підставка під верстат з відділенням для інструменту.
- Захисне огородження.
- Кожух патрон.
- Гальма шпинделя.
- Верстатний світильник.
- Резьбоуказатель.
- 4-х позиційний резцедержатель.
- Змінні шестерні.
- Комплект обслуговуючого інструменту.
- Керівництво по експлуатації російською мовою.
Деревообробні та металообробні станки від інтернет-магазину "Верстат":
| Основні | |
|---|---|
| Виробник | Optimum Maschinen |
| Країна виробник | Німеччина |
| Стан | Новий |
- Ціна: Ціну уточнюйте
