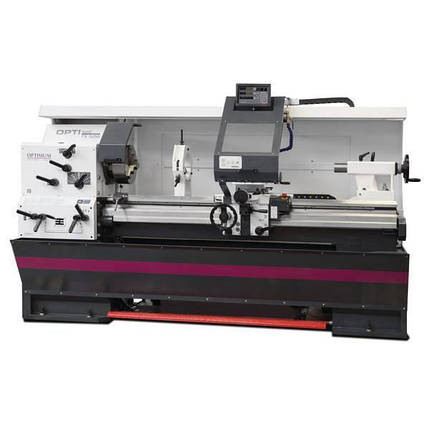

Токарний верстат TX 6222 OPTIturn
-
Прецизійний токарно-гвинторізний верстат по металу OptiTurn TX 6222 з цифровою індикацією Newall DP700 всіх осей верстата.
-
Потужна важка станина з ребрами жорсткості.
-
Висока жорсткість задньої бабки.
-
Всі шестерні верстата включаючи коробку подачі і гітари змінних зубчастих коліс виготовлені з високоякісної сталі з подальшою термообробкою і шліфуванням.
-
Всі шестерні знаходяться в масляній ванні.
-
Загартований і шліфований шпиндель забезпечує високу точність і довговічність.
-
Загартовані і відшліфовані напрямні.
-
Електронний гальмо головного шпинделя.
-
Електронна подача Z-осі.
-
Великий отвір шпинделя діаметром 80 мм (TX5216) і діаметром 105 мм (TX6222).
-
Освітлення робочого простору.
-
Зовнішній бак для охолоджуючої рідини з індикатором рівня і масло віддільником.
-
Швидкозамінний утримувач інструменту СВНЫ 5-Б (ТХ5216).
-
Швидкозамінний утримувач інструменту СВН 7-З (ТХ 6222).
-
1 сталевий тримач 25 х 120 тип D для квадратного інструменту.
DRO DP700
-
Користувальницький інтерфейс дисплея є інтуїтивно зрозумілим і зручним.
-
Ступінь захисту IP67.
-
5 років гарантії на дисплеї і цифрові лінійки.
Функції верстата:
-
Широкий діапазон вибору числа обертів шпинделя, швидкості подач і кроків нарізування різьб.
Знімна задня панель
-
Дозволяє легко і швидко здійснювати обслуговування верстата, виймати готові деталі з корита верстата.
Корпус коробки подач
-
Повністю герметичний корпус.
-
З пристроєм безпеки одночасної роботи: нарізування різьби і налаштування швидкості подачі.
Захисний екран
-
Закривається.
-
Переміщається одночасно з супортом верстата.
-
Вбудована система подачі СОЖ.
-
Ручне регулювання кількості подачі СОЖ в зону різання.
Комплект поставки:
-
Трьох-кулачковий патрон
-
Перехідний адаптер MK 7 / MK 5
-
Не обертовий центр MK 5 довгий
-
Не обертовий центр МК5 короткий
-
Швидкозамінний утримувач інструменту СВНЫ 5-Б (ТХ 5216)
-
Швидкозамінний утримувач інструменту СВН 7-З (ТХ 6222)
-
Тримач 25 х 120 типу D для квадратного інструменту
-
Налагоджувальний інструмент
Технічні характеристики:
|
Модель |
|
OptiTurn TX 6222 |
|
Арт № |
|
3432460 |
|
Довжина |
|
3600 мм |
|
Ширина |
|
1195 мм |
|
Висота |
|
1860 мм |
|
Вага |
|
2800 кг |
|
Потужність двигуна приводу |
|
7,5 кВт |
|
Споживана потужність |
|
8,5 кВт |
|
Електрична напруга |
|
400 В |
|
Кількість фаз |
|
3 Ph |
|
Тип струму |
|
~ |
|
Частота мережі живлення |
|
50 Гц |
|
Конус шпинделя |
|
Camlock DIN ISO 702-2 № 8 |
|
Діаметр отвору шпинделя |
|
105 мм |
|
Висота центрів |
|
310 мм |
|
Відстань між центрами |
|
2225 мм |
|
Макс. Діаметр обробки над станиною |
|
620 мм |
|
Макс. Діаметр обробки над виїмкою станини |
|
880 мм |
|
Макс. Діаметр обробки над супортом |
|
425 мм |
|
Ширина станини між напрямними |
|
350 мм |
|
Діапазон швидкостей шпинделя |
|
30-1500 об/хв |
|
Кількість ступенів швидкостей |
|
12 |
|
Переміщення по осі X |
|
170 мм |
|
Переміщення по осі Z |
|
350 мм |
|
Конус задньої бабки |
|
MK 5 |
|
Переміщення пінолі задньої бабки |
|
180 мм |
|
Діаметр пінолі задньої бабки |
|
72 мм |
|
Потужність двигуна подачі СОЖ |
|
60 Вт |
|
Конус шпинделя |
|
MK 7 |
|
Диапазон продольной подачи |
|
От 0,1 до 3 мм / об |
|
Диапазон поперечных подачи |
|
От 0,05 до 1,5 мм / об |
|
Метрическая резьба, шаг |
|
От 0,5 до 15 мм / об |
|
Дюймовая резьба,шаг |
|
60-2 |
|
Трапециидальная резьба, шаг |
|
4-120 |
|
Модульная резьба,шаг |
|
От 0,5 до 7,5 |
|
Аксессуары для OptiTurn TX 6222 |
Арт № |
|
Трех-кулачковый патрон Ø 315 мм CAMLOCK DIN ISO 702-2 № 8 само центрирующийся, прецизионный |
3442768 |
|
Четырех-кулачковый патрон Ø 315 мм Camlock DIN ISO 702-2 № 8 само центрирующийся, прецизионный |
3442856 |
|
Четырех-кулачковый патрон Ø 315 мм Camlock DIN ISO 702-2 № 8 с независимым зажатием кулачков, прецизионный |
3442888 |
|
Планшайба Ø 450 мм Camlock DIN ISO 702-2 № 8 |
3442982 |
|
Обертовий центр МК5 |
3440705 |
|
Обертовий центр BISON МК5 |
3451005 |
|
Виброопора SE 3 (1шт.) |
3381018 |
| Основні | |
|---|---|
| Виробник | Optimum Maschinen |
| Країна виробник | Німеччина |
| Споживана потужність | 8.5 кВт |
| Стан | Новий |
- Ціна: Ціну уточнюйте
