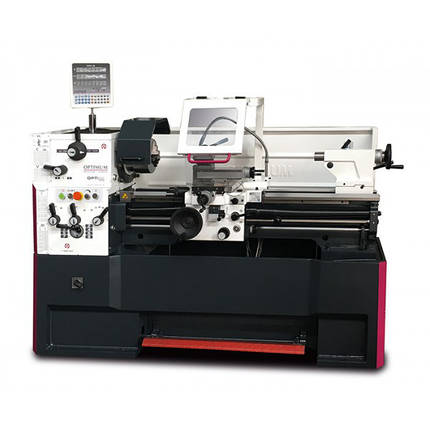

Токарний верстат TH4210 DPA Vario OPTIturn
Опис
Характеристики
Інформація для замовлення
- Точный и надежный токарный станок по металлу для серийного производства Оптимум.
- Закаленные и шлифованные направляющие станины.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Токарный станок по металлу Оптимум Opti TH имеет закаленные шлифованные шестерни и валы передней бабки.
- Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
- Всі метричні і дюймові різьблення встановлюються рукоятками на панелі управління, без використання змінних шестерень.
- Радіальне биття шпинделя менше 0,015 мм
- Центральна система змащення напрямних.
- Система подачі СОЖ: зручний і гнучкий шланг подачі СОЖ з дозуючим краном.
- Механічний гальмо шпинделя.
- Перевантажувальна муфта ходового гвинта.
- Задня бабка може бути зміщена на ± 13 мм для точіння довгих конусів
- Поздовжня і поперечна подачі супорта
- Поворотна на 360° верхня каретка супорта
- Ціна поділки лімба маховиків верхній/поперечної кареток супорта 0,02/0,04 мм
- Ціна поділки лімба маховика пінолі задньої бабки 0,025 мм
- Праве/ліве напрямок обертання шпинделя
- Захисний екран
- Верстатний світильник
- Кнопка аварійного відключення верстата, що закривається головний вимикач
- Спіральний кожух ходового гвинта
- Підставка під верстат з відділеннями під інструмент
- Вироблено згідно нормам DIN 8606
Технічні характеристики |
|||
| Модель | TH4210 DPA V | ||
| Номер арт. | 3462060 | ||
| Електроживлення | |||
| Двигун | 4,5 кВт 380 В ~50 Гц | ||
| Система подачі СОЖ | 100 Вт | ||
| Верстатні дані | |||
| Висота центрів | 210 мм | ||
| Найбільша довжина оброблюваної деталі | 1000 мм | ||
| Найбільший діаметр обробки над станиною | 420 мм | ||
| Найбільший діаметр обробки над супортом | 250 мм | ||
| Найбільший діаметр обробки над виїмкою станини | 590 мм | ||
| Довжина виїмки станини | 260 мм | ||
| Ширина станини | 250 мм | ||
| Частота обертання шпинделя | 30 — 3000 об/хв | ||
| Кількість ступенів | 2, безступінчато | ||
| Внутрішній конус шпинделя | МК 6 | ||
| Приєднувальна поверхню шпинделя | Camlock ASA D1 — 6" | ||
| Діаметр наскрізного отвору в шпинделі | 52 мм | ||
| Хід верхньої каретки супорта | 140 мм | ||
| Хід поперечної каретки супорта | 230 мм | ||
| Поздовжня подача (17 подач) | 0,05 — 1,7 мм/об | ||
| Поперечна подача (17 подач) | 0,025 — 0,85 мм/об | ||
| Межі кроку нарізання метричних різьб (39 кроків) | 0,2 — 14 мм | ||
| Межі кроку нарізання дюймових різьб (45 кроків) | 2 — 72 ниток на дюйм | ||
| Межі кроку нарізання трапецеїдальних різьб (21 крок) | 8 — 44 | ||
| Межі кроку нарізання модульних різьб (18 кроків) | 0,3 — 3,5 | ||
| Максимальна висота державки різця | 20 мм | ||
| Внутрішній конус пінолі задньої бабки | МК 4 | ||
| Діаметр задньої бабки | 50 мм | ||
| Хід пінолі задньої бабки | 120 мм | ||
| Габаритні розміри | |||
| Довжина | 2025 мм | ||
| Ширина | 915 мм | ||
| Висота | 1615 мм | ||
| Маса верстата | 1160 кг | ||
Комплект поставки:
- Нерухомий люнет, прохідний отвір 15-105 мм.
- Рухливий люнет, прохідний отвір 10-65 мм.
- Планшайба Ø 350 мм.
- Світильник верстатний світлодіодний.
- Оправка МК4/МК6.
- Центр наполеглива МК4.
- 4-х позиційний резцедержатель.
- Набір змінних шестерень.
- Комплект обслуговуючого інструменту.
- Керівництво по експлуатації російською мовою.
Деревообробні та металообробні станки від інтернет-магазину "Верстат":
| Основні | |
|---|---|
| Виробник | Optimum Maschinen |
| Країна виробник | Німеччина |
| Додатковий сервіс | Сервісне обслуговування |
| Стан | Новий |
- Ціна: Ціну уточнюйте
