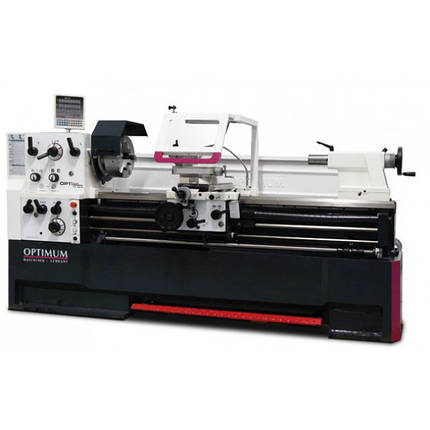

Токарний верстат TH 4610D OPTIturn
- Новий токарно-гвинторізний верстат унікальний високої точності обробки та довговічність в експлуатації.
- Пристрій цифрової індикації DPA 21.
- Загартовані і відшліфовані направляючі станини.
- Приєднувальна поверхню шпинделя Camlock DIN ISO 702-2 Nr. 6.
- СОЖ: з окремим баком для охолоджуючої рідини, а також індикацією рівня заповнення і маслораспределителем.
Легке спустошення та очищення бака відповідно до стандартів DIN. - Гарантована точність биття шпинделя не більше ніж 0,015 мм.
- Механічна поздовжня подача з чотирма ексцентриковими затискачами.
- Ножна педаль аварійної зупинки верстата.
- Електрика з комплектуючими SIEMENS.
- Регульований датчик резьбонарізання.
- Централізована система мастила.
- Швидкозамінний резцедержатель SWH 5-B.
- 1 резцедержатель 25 x 120 Typ D для чотиригранного призматичного різця.
- Швидкодіюча коробка подач закритого типу з загартованими шліфованими шестернями і валами,
працюють у масляній ванні і встановленими на прецизійні підшипники. - Верстатний світильник.
- Великий захисний екран.
- Задня бабка може бути зміщена на ± 15 мм для точіння довгих конусів.
- Ціна поділки лімба маховика пінолі задньої бабки 0,025 мм
Пристрій цифрової індикації DPA 21:
- Індикація швидкості.
- Значне зниження часу виробництва.
- Більш точна робота.
- Ймовірність помилок зведена до мінімуму.
Основний шпіндель:
- Загартований і відшліфований.
- Працює в олійно ванні.
- Встановлений на прецизійні підшипники.
- Шестерні загартовані і відшліфовані, що забезпечує плавний хід.
Супорт:
Точно оброблений.
Ціна поділки лімба маховиків верхній/поперечної кареток супорта 0,02/0,04 мм.
Всі напрямні налаштовуються регулювальними клинами.
Загартовані шліфовані шестерні і вали, що працюють у масляній ванні.
Діапазон регулювання верхньої каретки ± 90°.
Комплект поставки:
- Оправка МК 6 / МК 4;
- Наполеглива центр МК 4;
- Нерухомий люнет, прохідний отвір 160 мм;
- Рухливий люнет, прохідний отвір 100 мм;
- Швидкозамінний резцедержатель SWH 5-B;
- 1 резцедержатель 25 x 120 Typ D для чотиригранного призматичного різця;
- Датчик резьбонарізання;
- Система подачі СОЖ;
- Верстатний світильник;
- Набір змінних шестерн.
Технічні характеристики: |
|||||
|
Артикул |
3462110 |
|
|||
|
Модель |
OPTIturn TH 4610 |
|
|||
|
Підключення |
400 V / 3 Ph ~50 Hz |
|
|||
|
Загальна споживана потужність, кВт |
5,8 |
|
|||
|
Привід шпинделя, кВт |
5,5 |
|
|||
|
Потужність насоса СОЖ, Вт |
100 |
|
|||
|
Конус шпинделя |
МК 6 |
|
|||
|
Висота центрів |
230 |
||||
|
РМЦ |
1000 |
|
|||
|
Найбільший Діаметр обробки над станиною |
465 |
||||
|
Найбільший Діаметр обробки над супортом |
270 |
||||
|
Найбільший Діаметр обробки над виїмкою станини |
690 |
||||
|
Довжина виїмки станини |
240 |
||||
|
Частота обертання шпинделя |
25 - 2000 об/хв |
||||
|
Кількість ступенів |
12 |
||||
|
Приєднувальна поверхню шпинделя |
Camlock DIN ISO 702-2 Nr. 6 |
||||
|
Прох. отвір шпинделя |
58 mm |
||||
|
Ширина станини |
300 mm |
||||
|
Хід верхньої каретки супорта |
125 mm |
||||
|
Хід поперечної каретки супорта |
285 mm |
||||
|
Конус пінолі задньої бабки |
МК 4 |
||||
|
Переміщення пінолі задньої бабки |
Ø 60 mm / 130 mm |
||||
|
Поздовжня подача |
0,031 - 1,7 мм/об (42 подачі) |
||||
|
Поперечна подача |
0,014 - 0,784 мм/об (42 подачі) |
||||
|
Межі кроку нарізання метричних різьб |
0,1 - 14 мм/об |
||||
|
Межі кроку нарізання дюймових різьб |
112 - 2 ниток/дюйм |
||||
|
Межі кроку нарізання різьб трапецеїдальних |
4 - 112 |
||||
|
Межі кроку нарізання модульних різьб |
0,1 - 7 |
||||
|
Державка різця |
25 x 25 mm |
||||
|
Габаритні розміри (ДхШхВ) |
2.200 x 1.245 x 1.568 mm |
|
|||
|
Вага |
1.645 kg |
|
|||
|
Упасковка для транспортування |
TVP 4 |
|
|||
Додаткова оснастка |
Артикул |
|
Трикулачні прецизиозный патрон CI3P Ø 250 mm Camlock DIN ISO 702-2 Nr. 6 max. швидкістю 2000 об/min. |
3442055 |
|
Четырехкулачковый прецизиозный патрон CI4P Ø 250 mm Camlock DIN ISO 702-2 Nr. 6 max. швидкістю 2500 об/min. |
3442155 |
|
Трикулачні прецизиозный патрон CS3C Ø 250 mm Camlock DIN ISO 702-2 Nr. 6, сталевий з max. швидкістю 3500 об/min. |
3442555 |
|
Четырехкулачковый прецизиозный патрон CS4C Ø 250 mm Camlock DIN ISO 702-2 Nr. 6 max. швидкістю 3500 об/min. |
3442655 |
|
Універсальне цангові пристрій 5С |
3441507 |
|
Набір цанг Optimum 5С 17 шт. 3-25 mm |
3441509 |
|
Змінний картридж 32 х 130 тип H під круглу державка для SWH 5-В |
3384324 |
|
Набір токарних різців 5 шт. державка 20 mm |
3441670 |
|
Набір токарних різців 5 шт. державка 20 mm |
3441617 |
|
Регульована виброопора SE3 |
3381018 |
|
Обертовий центр зі змінними насадками МК 4 |
3440734 |
|
Набір свердел з титановим напиленням |
3051010 |
|
Набір свердел 9 шт. МК 3 діам. |
3051003 |
