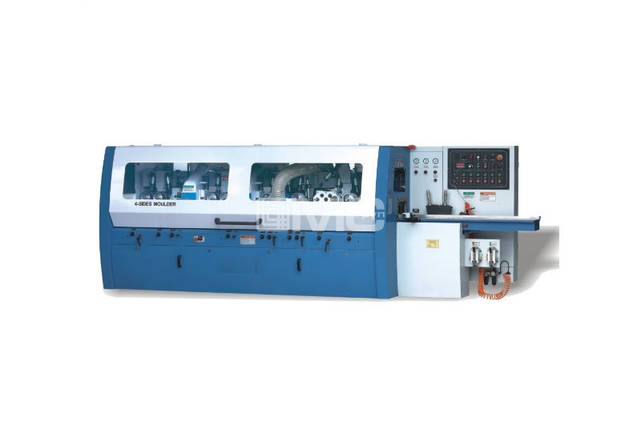

Чотиристоронній строгальний верстат QMB 423A QCM

Високоточні динамічно збалансовані шпинделі пройшли прецизійну обробку і контроль

Дозволяють досягати бездоганної якості стругання з точністю до 0,01 мм Шпінделя зібрані із застосуванням найточніших в світі підшипників відомої фірми SKF (Швеція) і не вимагають мастила в процесі експлуатації. Перед установкою на верстат, все шпінделя проходять попередню обкатку. Стандартна частота обертання шпінделя 6000 об/хв. За запитом частота обертання може бути збільшена до 7 500 об/хв. Кожен шпіндель оснащений чотирма рознесеними підшипниками, реальне биття шпінделя 0.001 мм

Цифрова система позиціонування шпінделів

Настройка всіх шпінделів легко проводяться з передньої панелі чотиристороннього верстата не відкриваючи захисного кожуха. Гофровані чохли запобігають попаданню стружки і тирси на механізми переміщення шпінделів.

Подаючий стіл

Подаючий і робочий столи пройшли спеціальну термічну обробку для досягнення максимальної міцності і покриті товстим шаром твердого хрому (0.3 мм) для досягнення підвищеної зносостійкості.

Налаштування напрямної лінійки

Налаштування напрямної і подаючого столу легко проводиться за допомогою важелів швидкої настройки.

Суцільнолита чавунна станина, що пройшла спеціальну термообробку

Забезпечує максимальну стабільність і надійність, повністю виключає можливість виникнення вібрації навіть при обробці масивних заготовок.

Ергономічна панель управління

Розроблена з урахуванням світових тенденції у верстатобудуванні, для максимального захисту і зручності управління верстатом.

Пневматична система притискних вальців

Притиск подаючих вальців здійснюється з допомогою пневмоциліндрів, які забезпечують стабільне і рівномірне зусилля притискних вальців.

Додаткова панель управління

Необхідна для швидкої і зручної роботи в режимі перенастроювання верстата.

Централізована система мастила.

Встановлена окрема система для подачі мастила робочих поверхонь верстата.

Механізм подачі коротких заготовок

Спеціально розроблений механізм подачі коротких заготовок дозволяє обробляти заготовки довжиною від 180 мм при подачі торець в торець, і від 250 мм при подачі однієї заготовки.

Високоточна, надійна система подачі заготовок

Верхні приводні рифлені ролики на вході + нижній приводний рифлений ролик дозволяють обробляти масивні заготівлі та заготовки природної вологості.

Делікатна і надійна система подачі деталі на виході з верстата

На виході заготівлю протягують дві пари високоміцних поліуретанових роликів, не дозволяють пошкодити заготівлю + нижні приводні, гладкі вальці.

Пневматична система притискних подаючих роликів

Три незалежних пневматичних контролера керуючі притиском котрі простягали роликів забезпечують бездоганну позиціонування заготовки в процесі обробки в кожній зоні. Налаштування притискних роликів здійснюється швидко і зручно з операторського місця, при цьому відкривати захисний кожух не треба.

Редукторна система приводів спарених роликів через карданні вали

Забезпечує надійну передачу крутного моменту. Посилений безлюфтовый редуктор забезпечує могутню і стабільну подачу заготовок.

Безступінчате регулювання швидкості подачі

Дозволяє оператору оперативно без відкриття кожуха здійснювати регулювання швидкості подачі в залежності від поставлених цілей за допомогою варіатора(0-24 м/хв або інвертора (опція) з центральної панелі управління.

Характеристики

QMB 423 A

Макс. ширина обробки, мм

230

Хв. ширина обробки, мм

20

Макс. товщина обробки, мм

160

Хв. товщина обробки, мм

8

Загальна кількість осьових ножів

6

Швидкість обертання осьових ножів, об/хв

6800

Швидкість подачі матеріалу, м/хв.

8-36

Діаметр осьових ножів, мм

Ø40

Ø першого нижнього ножа, мм

Ø125

Ø випрямляючого ножа, мм

Ø152

Ø правого прямого ножа, мм

Ø108-200

Ø лівого прямого ножа, мм

Ø108-200

Ø першого верхнього ножа, мм

Ø108-200

Потужність мотора першого нижнього ножа, кВт

5,5

Потужність мотора правого прямого ножа, кВт

5,5

Потужність мотора лівого прямого ножа, кВт

7,5

Потужність мотора першого верхнього ножа, кВт

7,5

Мотор подачі матеріалу, кВт

4

Підняття (балансування), кВт

0,75

Загальна потужність

30,75

Ø маховика, мм

Ø140 - Ø35х50

Ø труби відведення тирси, мм

Ø150

Розміри верстата, мм

3820х1890х1750

Пакувальні розміри, мм

3800х1700х2040

Загальна вага, кг

4150
